Worldsemi ワールドセミ(中国) WS2814A データシート
◇製品
WS2814A SOP8 4000/1R
WS2814A FSOP8 PN: WS2814F 4000/1R
リードタイム：約3週間
◇メーカーサイト
http://www.world-semi.com/
WS2814A データシート概要
WS2814Aは、4チャンネルの定電流LEDドライバICです。その内部には、インテリジェントなデジタルポートデータラッチと信号整形増幅駆動回路が含まれています。また、高精度な内部発振器と、20V電圧プログラム可能な定電流出力駆動も搭載しています。
主な特徴:
シングルNZR通信モードを採用しています。
内蔵の信号整形回路により、波形歪みが次のドライバに蓄積しないことを保証します。
自動整形伝送技術により、チップのカスケード接続数は信号伝送によって制限されず、信号伝送速度のみに依存します。
256階調の調整が可能で、スキャン周波数は2KHzです。
データは800Kbpsの速度で送信されます。
OUTR、G、B、Wポートの耐電圧は20V、DINポートの耐電圧は9Vです。
24V電源供給時でも、VDD PINに抵抗を追加するだけで済む内蔵電圧レギュレータを備えています。
リフレッシュレートが30fpsの場合、カスケード接続可能なピクセル数は少なくとも1024個です。
良好な色の一貫性と費用対効果を提供します。
アプリケーション:
LEDストリング、LEDストリップ、LEDモジュールなどのLEDフルカラー装飾照明に利用されます。
屋内/屋外LEDビデオまたは不規則なスクリーン、LEDピクセルライト、その他様々な種類のLED照明製品にも適用されます。
パッケージ:
WS2814Aには、SOP8とFSOP8の2種類のパッケージが利用可能です。
WS2814A
信号線 256 階調 4チャンネル
定電流LEDドライバIC
特徴
OUTR、G、B、Wポートの耐電圧は20V、DINポートの耐電圧は9Vです。
内蔵電圧レギュレータにより、24V電源供給時でもVDD PINに抵抗を追加するだけで済みます。
内蔵信号波形整形回路により、波形整形後、次のドライバへ波形歪みが蓄積しないよう保証します。
内蔵通電リセット回路およびパワーダウンリセット回路。
256階調調整可能で、スキャン周波数は2KHzです。
シングルラインによるカスケードポート信号伝送。
任意の2点間の距離が2メートル未満であれば、追加回路なしで信号伝送が可能です。
良好な色の一貫性と費用対効果。
リフレッシュレートが30fpsの場合、カスケード接続可能なピクセル数は少なくとも1024個です。
800Kbpsの速度でデータを送信します。
アプリケーション
LEDストリング、LEDストリップ、LEDモジュールなどのLEDフルカラー装飾照明。
屋内/屋外LEDビデオまたは不規則なスクリーン、LEDピクセルライト、その他種類のLED照明製品。
概要
WS2814Aは4チャンネルLED制御ドライバチップです。その内部には、インテリジェントなデジタルポートデータラッチと信号整形増幅駆動回路が含まれています。また、高精度な内部発振器と20V電圧プログラム可能な定電流出力駆動も含まれています。
WS2814AはシングルNZR通信モードを採用しています。チップのパワーオンリセット後、DINポートはコントローラからデータを受信し、最初のICが最初の32ビットデータを収集し、内部データラッチに送信します。内部信号整形増幅回路によって整形されたその他のデータは、DOポートを介して次のカスケード接続されたICに送信されます。各チップでの伝送後、信号は32ビット減少します。ICは自動整形伝送技術を採用しており、チップのカスケード接続数は信号伝送に限定されず、信号伝送速度のみに依存します。

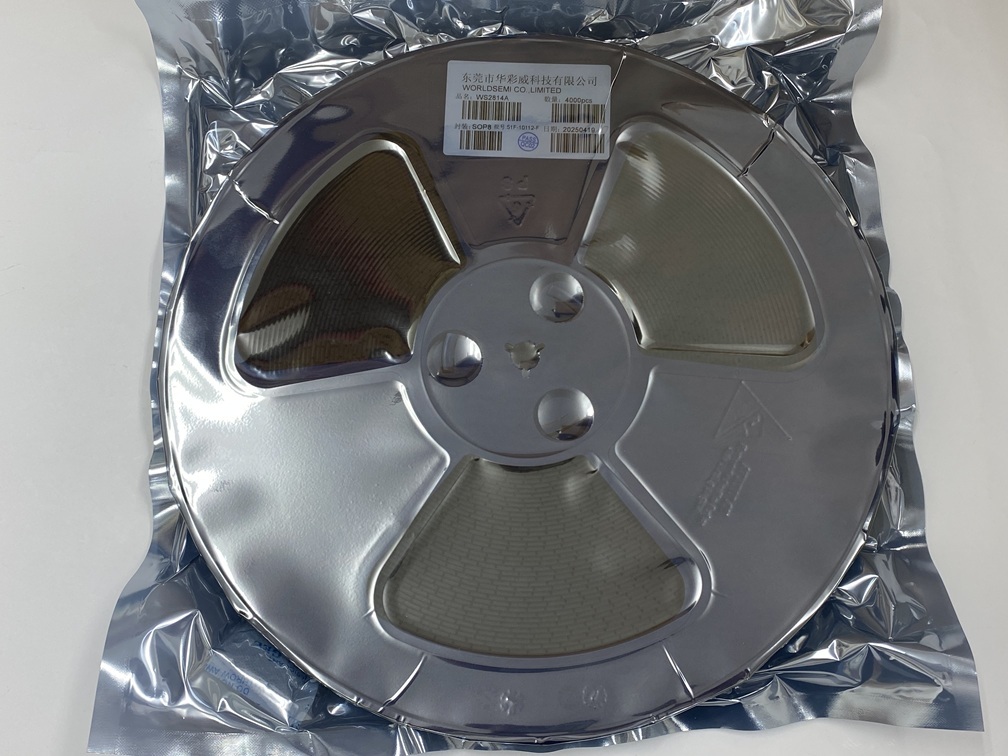

WS2814A SOP8
お見積り依頼はこちらから
＊弊社では小売りはしておりません。量産前提の最小LOTでのお見積りになります。最小LOTは、1リール＝4,000pcsになります。型式をご指定頂き、お問合せより見積りご依頼ください。宜しくお願い致します。
