METAON EDHシリーズ｜e-CON規格準拠コネクタ（3M同等品）

e-CON規格コネクタとは

e-CON規格コネクタは、工場自動化（FA）やセンサーフィールド配線に広く採用されている標準コネクタです。2.0mmピッチの小型設計で省スペース化を実現し、ペンチだけで簡単にワイヤーを圧接できる工具不要の構造が特長です。
複数メーカーが採用しているため、機器間の接続互換性と安定した信頼性が確保されています。

主な用途

• FA機器やセンサー、スイッチ、リレーの配線

• PLCやI/O機器との接続

• 生産ラインにおける近接センサーや光電センサーの結線

• IoT対応機器やスマート工場の配線

METAON「EDHシリーズ」の特長

METAONが開発した EDHシリーズ は、e-CON規格に準拠した自社製コネクタです。3M™ ミニ・クランプコネクタと同等品として互換性を持ちながら、高い品質と価格競争力を両立しています。（TE RITSとは外形が異なるため非互換）

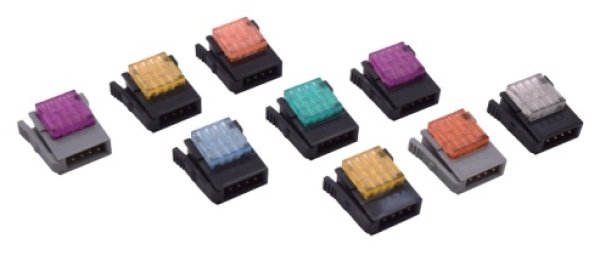

製品ラインナップ

• 3ピン／4ピンタイプ

• ボードマウントソケット（例：EDH-B403, EDH-B404）

• ワイヤー接続用ソケット（メス端子）／プラグ（オス端子）

• ワイヤーサイズ・外径に応じた複数品番を展開

• 紫・赤・黄・橙・緑・青・灰などのトップカバー色で誤配線を防止

電気的特性

• 定格電流：最大3A

• 定格電圧：最大32VAC/DC

• 絶縁抵抗：500VDCで1MΩ以上

• 耐電圧：1000VAC/1分間

• 適用ワイヤーサイズ：0.08〜0.5mm²（20〜26AWG）

• ワイヤー外径：Ø0.6〜2.0mm

材料と構造

• ハウジング材質：PC、PBT+GF、PA66+GF（UL94V-0対応）

• 接点処理：金フラッシュ＋スズメッキ＋Niアンダー

• ピッチ：2.00mm

供給情報

• 最小LOT：100個から対応可能

• 在庫状況：METAON常備在庫品

• 納期：在庫切れの場合でも約3〜4週間で供給
