富士電線工業　FKEV-SB　シールド付き計装用ケーブル　1m単位 カット販売

富士電線工業の計装用ケーブル「FKEV-SB」は、主に計測機器や通信機器の接続、および電気機器の内部配線に使用される対撚り構造のケーブルです。弊社ショップにて 1m～切断販売しております。標準納期は、2～3日です。RS422やRS485通信規格にも対応しており（0.3mm²および0.5mm²の2P以上）、機器間接続用ケーブルとして適しています。耐油性、耐熱性、難燃性、耐ノイズ性に優れ、非移行性材料の採用により、接触する機器への色移りも抑制します。

導体にはポリエチレン絶縁を採用し、アルミ箔付プラスチックテープ、銅編組シールド（SB）、ドレンワイヤーを組み合わせた構造により、高いノイズ対策性能を実現しています。シースは黒色ビニル仕様です。また、JCS 4364（弱電計装用ケーブル）に準拠し、垂直燃焼試験に適合した難燃性能を備えています。サイズは0.3mm²～1.25mm²、対数は1P～20Pまで幅広くラインアップされており、使用温度範囲は固定時で-25℃～75℃です。

◇メーカーサイト
https://www.fujiewc.co.jp/product/fkev-sb/

◇商品ページ
https://nisho.ocnk.net/product-list/471







FKEV-SB 0.5SQ×4P








金子コード　SPMC-**DG　AWG26 シールドあり ツイストペア多心ケーブル　 1m～カット販売

金子コード SPMC AWG26 (30/0.08) シールド付きツイストペア多心ケーブルを弊社ショップにて、切断品1m～と定尺100mにて販売しております。納期は2～3日です。30/0.08の細径軟銅線導体で柔軟なケーブルです。ツイストペア（対撚り）構造の為、耐ノイズ性及び信号特性に優れています。シールド付きですのでEMC対策に有効です。ご注文は商品ページより、宜しくお願い致します。

◇製品
SPMC-4DG / SPMC-6DG / SPMC-8DG / SPMC-10DG / SPMC-12DG
SPMC-14DG / SPMC-24DG / SPMC-26DG / SPMC-36DG / SPMC-50DG

◇メーカーサイト
https://www.kaneko-cord.com/item/cc/list/#a1

◇商品ページ
https://nisho.ocnk.net/product-list/470






SPMC-8DG





YEH CHI 葉記電子 (台湾) 　2.0mmピッチ ジャンパーワイヤー JW2026 AWG26 スリット入り

YEH CHI 葉記電子は、台湾のFFC、ジャンパーワイヤー、フラットケーブル、接着線などのメーカーです。ジャンパーワイヤーは、3.96mm、2.54mm、2.5mm、2.0mm、1.5mm、1.27mmピッチを製作しています。画像の製品は、2.0mmピッチ JW2026 AWG26(7/0.16) スリット入り、1番赤ラインです。両端末に半田メッキしてあります。お客様ご指定のピッチ、寸法、芯数にて製作します。ライン入れ、スリット入れも可能です。最小LOT/1,000枚～、標準リードタイムは、1ヶ月位です。海外製品のため、有償で高価になりますが試作は可能です。住友電工ジャンパーリードが生産中止の為、代替品を探している場合は、YEH CHI の製品をご検討下さい。ジャンパーケーブルお見積りは、下記見積依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇ジャンパーワイヤー　UL2651　-20〜105℃　300V　PVC　灰色
JW3968　3.96mmピッチ　AWG18(7/0.386) 　
JW2544　2.54mmピッチ　AWG24(7/0.203)　
JW2546　2.54mmピッチ　AWG26(7/0.16)　　
JW2506　2.50mmピッチ　AWG26(7/0.16)　　
JW2026　2.00mmピッチ　AWG26(7/0.16)　　　
JW1506　1.50mmピッチ　AWG26(7/0.16)　　
JW1508　1.50mmピッチ　AWG28(7/0.127)　
JW1276　1.27mmピッチ　AWG26(7/0.16)　　
JW1278　1.27mmピッチ　AWG28(7/0.127)　

◇YEH CHI　ジャンパーケーブル　メーカーサイト
https://www.yehchi.com.tw/en/%E8%B7%B3%E7%B7%9Ajumpercable


JW2026 AWG26(7/0.16) スリット入り 1番赤ライン







←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

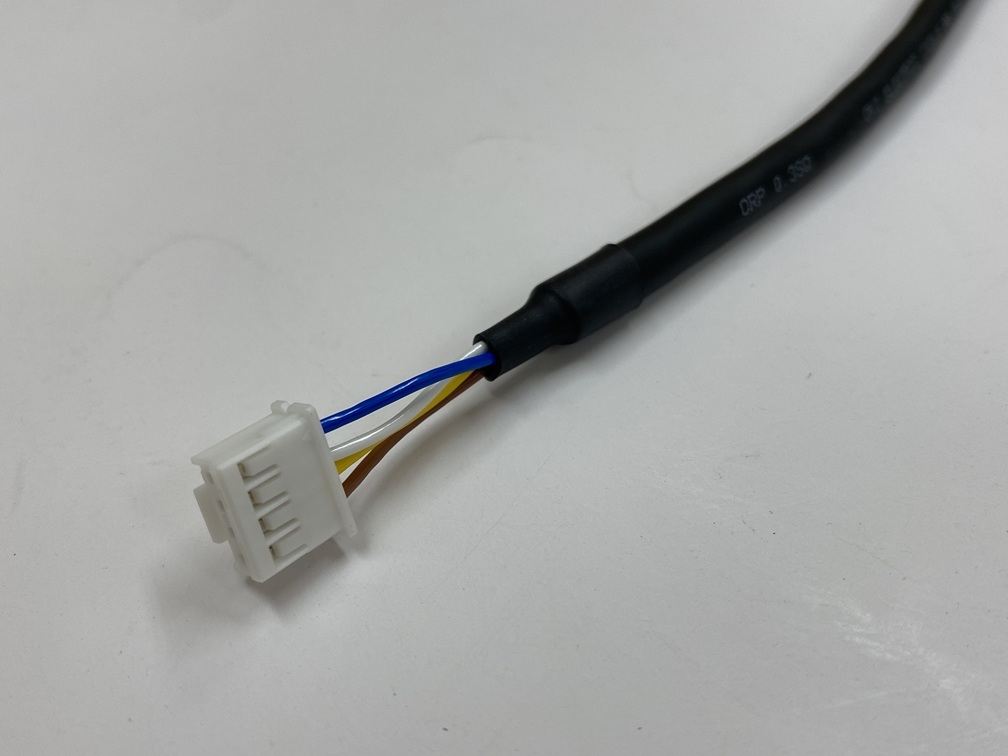

沖電線　105°C対応 細径高屈曲ロボットケーブル　ORP-SL 105℃

沖電線は、高温環境に対応した細径・高屈曲ロボットケーブル「ORP-SL105℃」を新たに発売しました。本製品は、AIロボットやAI半導体製造装置、FA機器など、発熱量の多い装置が集積する現場を主なターゲットとしています。近年、工場の高密度化や自動化の進展により、設備周辺の温度上昇が課題となっており、従来の80℃定格ケーブルでは対応が難しいケースが増えています。こうした背景から、より高い耐熱性能を持つ産業用ケーブルの需要が高まっていました。

「ORP-SL105℃」は、従来のORP-SLシリーズが持つ細径・高柔軟性・高屈曲性能をそのままに、定格温度を105℃へと向上させた製品です。UL規格（UL758 AWM Style 2517）にも適合しており、高温環境下でも安定した使用が可能です。また、従来品と同等の外径や機械特性を維持しているため、置き換えも容易で、設計変更のリスクを抑えられます。これにより、熱対策・省スペース配線・取り回し性に課題を抱える現場において、安定稼働とメンテナンス性の向上に貢献する製品となっています。

本製品は、摺動・首振り・捻回といったロボット特有の複雑な動きに対応する高い可動性能を備えています。摺動屈曲では1億回以上、首振り屈曲では2,000万回以上、捻回でも2,000万回以上の耐久性を有しており、高頻度で動作するロボット配線にも適しています。さらに、可動部配線時の最小曲げ半径は非シールド品で外径の6倍以上、シールド品で8倍以上とされており、柔軟性と耐久性を両立しています。

構造は、層撚りタイプと対撚り（ツイストペア）タイプの2種類をラインアップしています。層撚りタイプはシールドなし仕様で、導体断面積0.05～0.5mm²、3～15心に対応。対撚りタイプはシールドなし・シールド付き（すずめっき軟銅線編組）を選択でき、導体サイズ0.05～0.5mm²、1～20対まで対応します。固定部配線から可動部配線まで、幅広い用途に対応できる構成です。

また、絶縁体には特殊エラストマーを採用し、高い柔軟性と安定した電気特性を両立。シース材には耐油性PVC（黒つや消し）を採用しており、油剤が付着しやすい工場環境でも劣化しにくく、VW-1の難燃性にも対応しています。使用温度範囲は-10℃～105℃で、高温環境下でも安定した配線性能を発揮します。

ORP-SL105℃ケーブル・シリーズは、高温対応、省スペース、高可動を同時に実現したロボットケーブルです。AIロボット、FA設備、半導体製造装置など、発熱量が多く配線自由度が求められる現場に適した次世代の配線ソリューションとして注目されています。

◇沖電線　　ORP-SL 105℃　　販売単位：10m
層撚りタイプ シールドなし
ORP-SL105C ＊SQ×＊C（2517）

ツイストペアタイプ シールドなし
ORP-SL105C ＊SQ×＊P（2517）

ツイストペアタイプ シールド付き
ORP-SL105C ＊SQ×＊P（SB)（2517）

◇メーカーサイト
https://www.okidensen.co.jp/jp/prod/cable/robot/orps105c.html

◇商品ページ
ORP-SL 105℃ シールド付き(SB)
https://nisho.ocnk.net/product-list/748

ORP-SL 105℃ シールドなし
https://nisho.ocnk.net/product-list/749











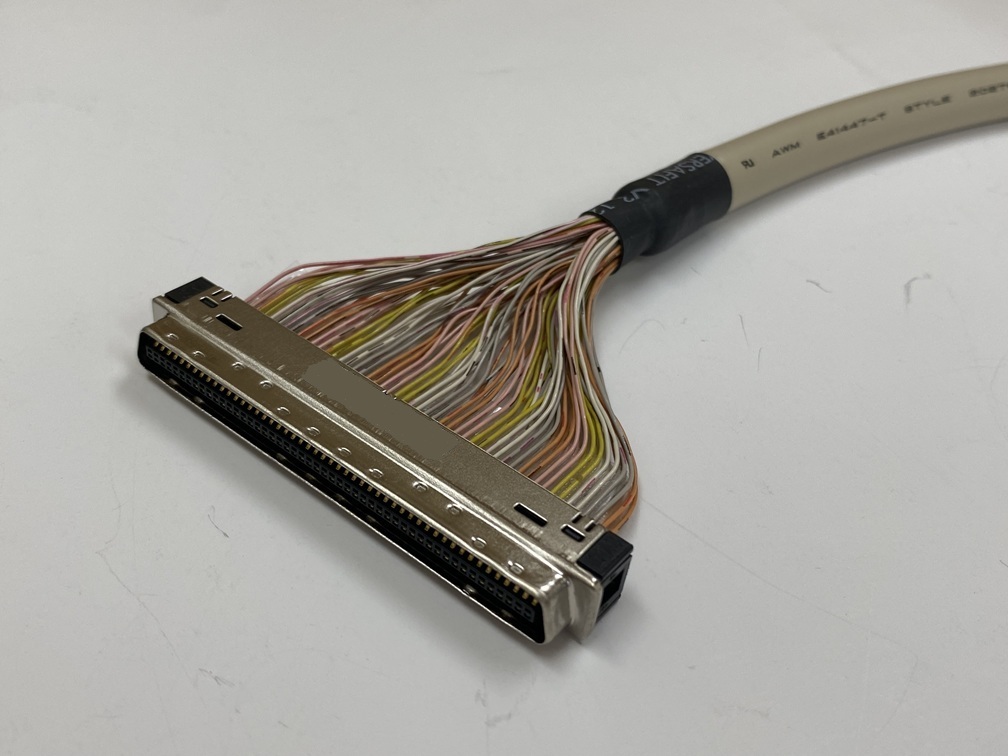

3M　MDRコネクタ 101**-6000EL + 沖電線 UL20276 AWG28 *P VX10-SV ハーネス

3M MDR ハーフピッチI/Oコネクタ 101**-6000EL の整列融着 圧接ハーネス加工、小LOTから対応可能です。画像のコネクタは、10114-6000EL 、カバーは、10314-3210-000、ケーブルは、UL20276 AWG28 沖電線 7/0.127 7P VX10-SV (20276) SB 絶縁体外径φ0.58mmを使用しています。ハーネスお見積りは、下記ハーネス見積依頼バナーより図面を添付してご依頼ください。宜しくお願い致します。

◇3M　MDR 圧接タイプ コネクタ
10114-6000EL / 10120-6000EL / 10126-6000EL / 10136-6000EL / 10140-6000EL
10150-6000EL / 10168-6000EL / 10180-6000EL / 101A0-6000EL

◇プラスチックシェルキット（ストレート型）
10314-3210-000 / 10320-3210-000 / 10326-3210-000 / 10336-3210-000
10340-3210-000 / 10350-3210-000 / 10368-3210-000

◇メーカーサイト
3M　MDR コネクタ プラグ
https://www.3mcompany.jp/3M/ja_JP/p/d/b00036872/

沖電線　VX10　高密度圧接用細径I／Oケーブル
https://www.okidensen.co.jp/jp/prod/cable/equip/tatsui/saikei_io_cable.html







←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。




HRS　1.0mmピッチ DF50 2列 コネクタ　DF50S-**DS-1C　DF50-2830SCFA 圧着 ハーネス

ヒロセ電機 [SignalBee™] 1.0mmピッチ ロック付 基板対ケーブル用コネクタ DF50シリーズのハーネス加工、小LOTから対応可能です。ハウジングは、ダブルロウ(2列)とシングルロウ(1列)があります。画像のソケットは、ダブルロウ(2列) DF50S-50DS-1C、コンタクトは、DF50-2830SCFA、ケーブルは、UL1061 AWG28を使用しています。ハーネス見積りは、ハーネス見積り依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇ダブルロウ圧着ソケット
DF50S-20DS-1C / DF50S-30DS-1C / DF50S-40DS-1C / DF50S-50DS-1C

◇シングルロウ圧着ソケット
DF50A-2S-1C / DF50A-3S-1C / DF50A-4S-1C / DF50A-5S-1C / DF50A-6S-1C
DF50A-7S-1C / DF50A-8S-1C / DF50A-9S-1C / DF50A-10S-1C / DF50A-11S-1C
DF50A-12S-1C / DF50A-13S-1C / DF50A-14S-1C / DF50A-15S-1C / DF50A-16S-1C

◇コンタクト
DF50-2830SCFA　　AWG30～28　φ0.80～0.88mm

◇メーカーサイト
https://www.hirose.com/product/jp/products/DF50/






←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。




Sander (台湾)　 3mm LED 緑　SDL-3N2EAG-A 　仕様書

台湾のLEDメーカーSander (サンダー)のφ3mm 砲弾型LED 緑 SDL-3N2EAG-A のデータシートです。

Sander社（Sander Electronic）のSDL-3N2EAG-Aは、InGaN（窒化インジウムガリウム）技術を採用した高輝度な純緑色（ピュアグリーン）LEDランプです。

この製品の主な概要と特徴は以下の通りです。

1. 外観・パッケージ

サイズ: 標準的な3mm径のパッケージを採用しています。
レンズ: 無色透明なウォータークリア（Water Clear）タイプです。
指向角: 参照値として30度の視野角を持っています。

2. 主要な光学的・電気的特性（IF=20mA時）

発光色: ドミナント波長が515nm〜535nmの範囲にある純緑色です（ピーク波長は518nm）。
輝度: 光度は12,000mcdから最大35,100mcdと非常に高く、用途に応じて複数のランク（Z, ZA, ZB, ZC）に分けられています。
順方向電圧: 標準（Typ）で3.2Vです。

3. 定格および動作環境

許容損失: 108mW。
動作温度範囲: -40℃から+85℃まで対応しており、幅広い環境で使用可能です。
最大電流: 順方向電流（DC）は最大30mA、パルス駆動時は最大100mA（デューティ比1/10以下）まで対応します。

4. 取り扱い上の注意

静電気対策: 静電気やサージ電圧に弱いため、リストバンドや防静電手袋の使用が推奨されています。
はんだ付け条件: エポキシ樹脂の底部から3mm以上離れた位置での作業が推奨されており、ディップはんだ（260℃以下、5秒以内）や手はんだ（300℃〜350℃以下、3秒以内）の条件が指定されています。

このLEDは、その高い光出力と標準的な3mmパッケージにより、視認性が重視される表示灯や照明など、さまざまな電子機器の設計に適しています。

MOQ：10,000pcs
納期：約6週間

◇メーカーサイト
https://www.sander.com/ja/home-ja/





データシート




お見積り依頼はこちらから



＊弊社では小売り、小LOTでの販売はしておりません。量産前提の最小LOTでのお見積りになります。最小LOTは製品によって異なりますが、数千～1万個位になります。型式をご指定頂き、お問合せより見積りご依頼ください。宜しくお願い致します。



Lenoo (台湾)　7セグメント LED ディスプレイ　7セグ LED Display

台湾のLenoo Electronics社製7セグメントLEDディスプレイを取り扱っております。同社は1987年創業の台湾LEDメーカーであり、高品質かつ豊富な製品ラインナップを有しています。

7セグメントLEDは、1桁から4桁まで幅広い構成に対応しており、文字サイズも超小型の0.28インチから視認性に優れた4.0インチまで多彩に取り揃えています。さらに、通常の数字表示に加えて英数字表示（Alphanumeric）にも対応し、カンマ付きモデルや2色発光（Bi-color）タイプなど、多様な表示ニーズに応える製品展開が可能です。

1桁タイプは0.28～4.0インチまでの幅広いサイズ展開を有しており、超小型から大型表示まで対応可能です。2桁タイプは0.28～0.56インチのサイズレンジで、10ピンや16ピンなどの多様なピン構成に対応しています。3桁タイプは0.28～0.8インチ、4桁タイプは0.28～0.56インチのサイズ展開となっており、それぞれ用途に応じた最適な選定が可能です。

また、特殊表示としては0.54インチおよび0.8インチの英数字表示モデルや、3.0インチのカンマ付きモデルも用意しており、カラーバリエーションについても単色に加えて2色発光（Bi-color）タイプの製造が可能です。これらの製品は、産業機器から家電用途まで幅広く対応しており、用途に応じて最適なサイズおよび表示形式を選択いただけます。お見積りは下記バナーより情報をご記入いただき、ご依頼ください。宜しくお願い致します。

◇メーカーサイト
https://www.lenoo.com/led-digit-displays.html






お見積り依頼はこちらから



＊弊社では小売り、小LOTでの販売はしておりません。量産前提の最小LOTでのお見積りになります。最小LOTは製品によって異なります。型式をご指定頂き、お問合せより見積りご依頼ください。宜しくお願い致します。


日本エレパーツ　SMA　同軸コネクタ　

日本エレパーツは、東京都大田区の高周波同軸コネクタ、同軸ケーブルハーネス、セミリジットケーブルなどのメーカーです。様々なタイプの同軸コネクタを製造しています。コネクタ単体の他にセミフレキ用のコネクタやセミリジッドケーブルも提供しています。また、同軸ケーブルを使用したケーブルアッセンブリ（ハーネス）も得意としています。小LOTから対応可能です。画像の同軸コネクタは、SMA-PS-2.5D です。日本エレパーツのコネクタ単体は、弊社ショップでも販売しております。ご注文は下記商品ページより宜しくお願い致します。

◇メーカーサイト
https://eleparts.co.jp/

◇同軸コネクタ単品 商品ページ
https://nisho.ocnk.net/product-list/629


SMA-PS-2.5D






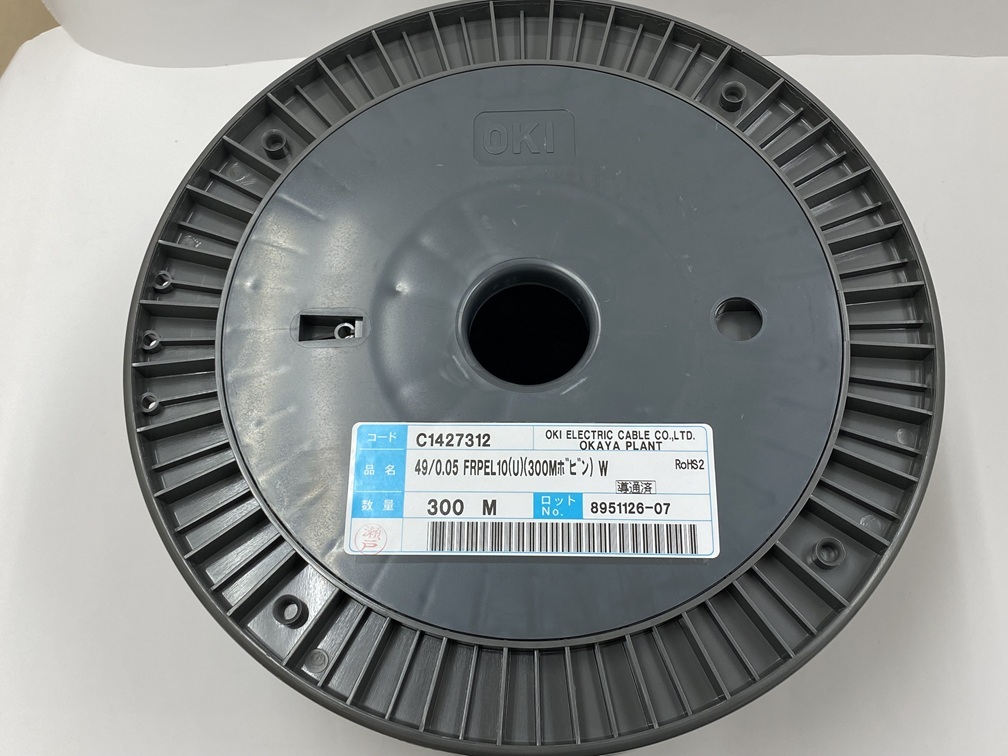

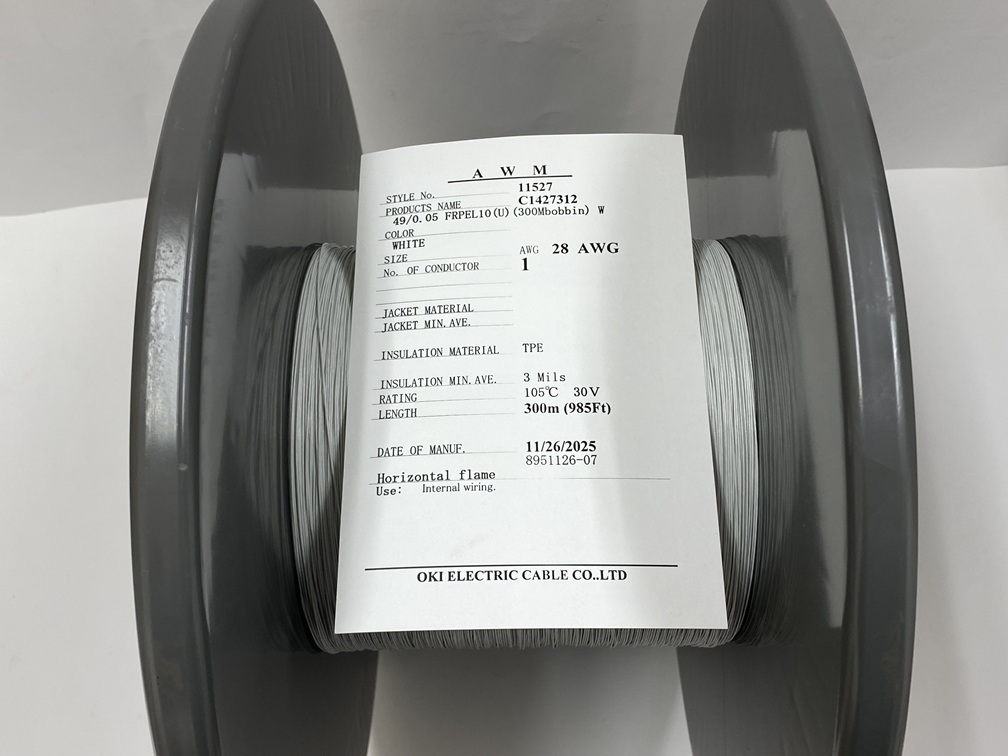

沖電線 1芯 ロボットケーブル UL11527 AWG28 細径 0.6mm + JST SACH-003G-P0.2 圧着ハーネス

沖電線の1芯 ロボットケーブル（可動部用ワイヤー）UL11527 AWG28 細径φ0.60mm に JSTの SACH-003G-P0.2 を圧着したワイヤーハーネスです。ハウジングに挿入する前の圧着のみのハーネスです。

UL11527 AWG28（外径 φ0.60mm）は、超細径ロボットケーブル「ORP-30F」の芯線であり、ポリエステルエラストマー絶縁を採用した高耐久電線です。導体構成は49/0.05、定格は105℃・30V、RoHS2にも対応しています。白・黒の2色を在庫しており、1m単位での販売が可能です。

可動部での使用を想定した高い屈曲耐久性を備えており、断線トラブルの低減に貢献します。また、外径φ0.5～0.6mmクラスの各種圧着端子に適合し、JST ACHコネクタ SACH-003G-P0.2 、SUHコネクタ SSUH-003T-P0.15 や HRS DF52-2832PCF 、DF57-2830SCF 、DF58-2830SCF などのコンタクトでご使用いただけます。

比較として、住友電工 UL1867 AWG28（φ0.60mm）は最小ロットが4,000mとなりますが、本製品は在庫品のため少量（1m～）からご購入いただけます。さらに、固定配線用途としては、UL1571 AWG28（外径φ0.58mm、白・黒・赤・灰・青）も在庫しており、こちらも1m単位での切断販売に対応しています。

細径でありながら屈曲に強く、可動部配線や軽量化・省スペース用途に最適です。ロボット、ドローン、スマートウォッチ、スマートグラスなどのウェアラブル機器にも幅広くご活用いただけます。

◇ハウジング
ACHR-01V-A-S / ACHR-02V-S / ACHR-03V-S
ACHR-04V-A-S / ACHR-05V-A-S　

◇コンタクト
SACH-003G-P0.2　　AWG30～28　φ0.5～0.63mm

◇JST ACHRコネクタ
https://www.jst-mfg.com/product/index.php?series=9

◇商品ページ　1mから切断販売
可動部用　UL11527 AWG28 細径 φ0.60mm　白、黒
https://nisho.ocnk.net/product/1659

固定部用　UL1571 AWG28 細径 φ0.58mm　白、黒、赤、灰、青
https://nisho.ocnk.net/product/2867









←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

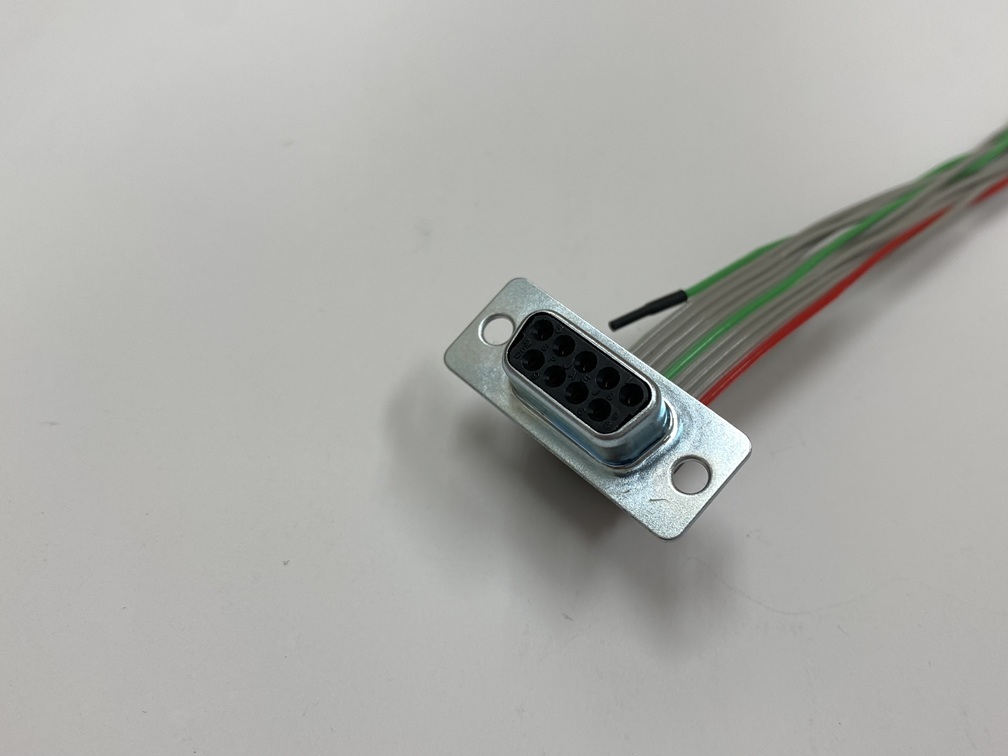

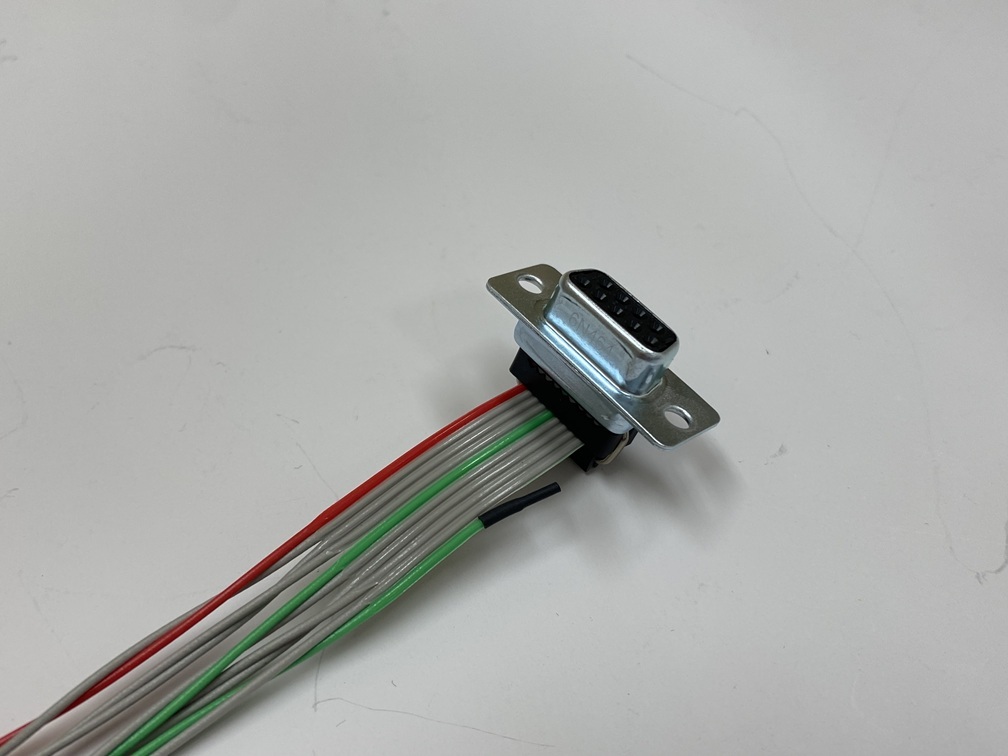

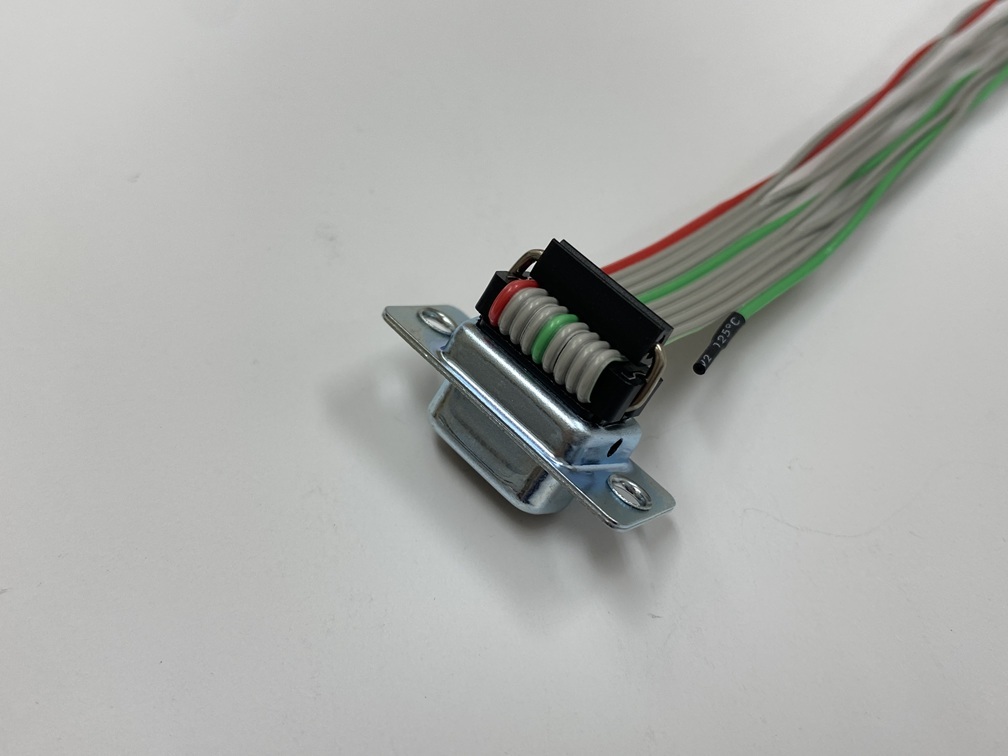

JAE　DSUB IDC プラグ コネクタ D※SP-JB※PR　フラットケーブル ハーネス

JAEのフラットケーブル圧接型DSUBコネクタ DESP / DASP / DBSP / DCSP のハーネス加工、小LOTから対応可能です。画像のコネクタは、25極プラグ DBSP-JB25PR 、ケーブルは、沖電線 1.27mmピッチ ブリッジタイプ フラットケーブル FLEX-B 26-7/0.127 2651P を使用しています。リリーフは取り付けていません。ハーネスお見積りは下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

　　　　プラグ　　　　　ソケット　　　　リリーフ　　
　9極　DESP-JB9PR　　 DESP-JB9SR　　DESP-SR
15極　DASP-JB15PR　　DASP-JB15SR 　DASP-SR
25極　DBSP-JB25PR　　DBSP-JB25SR 　DBSP-SR
37極　DCSP-JB37PR　　DCSP-JB37SR 　DCSP-SR

◇メーカーサイト
JAE　D※SP 圧接DSUBコネクタ
https://www.jae.com/connectors/series/detail/product/id=66469

◇沖電線　ブリッジタイプ フラットケーブル
https://www.okidensen.co.jp/jp/prod/cable/equip/flat/bridge_okiflex.html







←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。





JAE　2.54mmピッチ PS-D4C**　PS-SF-C1-1-5000 圧着ハーネス

JAEの2.54mmピッチ 誤挿入防止キー付ソケットハウジング（ディスクリートワイヤ用）PSシリーズのハーネス加工、小LOTから対応可能です。画像の製品は、ハウジングに PS-D4C10、コンタクトに PS-SF-C1-1-5000、ケーブルに ジュンフロン PTFE AWG22 を使用しています。ハーネスお見積りは、最下部のハーネス見積り依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇ハウジング
PS-D4C10 / PS-D4C10N / PS-D4C16 / PS-D4C20 / PS-D4C26 / PS-D4C30
PS-D4C34 / PS-D4C40 / PS-D4C50 / PS-D4C50N / PS-D4C60 / PS-D4C60N

◇コンタクト
PS-SF-C1-1-5000　　AWG22～24　φ0.8～1.5mm
PS-SF-C2-1-5000　　AWG28～24　φ0.7～1.4mm

◇メーカーサイト
https://www.jae.com/connectors/series/detail/id=64315&application_code=A1040






←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。




JST　1.5mmピッチ ZHR-* 　SZH-002T-P0.5 圧着 ワイヤーハーネス

JST 1.5mmピッチ ZHコネクタのハーネス加工、小LOTから対応可能です。実装高さ5.9mm、厚さ3.5mmの小型コネクタです。画像のハウジングは、ZHR-8 、コンタクトは、SZH-002T-P0.5 、ケーブルは、UL1061 AWG28 を使用しています。ハーネスお見積りは、ハーネス見積り依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇ハウジング
ZHR-2 / ZHR-3 / ZHR-4 / ZHR-5 / ZHR-6 / ZHR-7
ZHR-8 / ZHR-9 / ZHR-10 / ZHR-11 / ZHR-12 / ZHR-13

◇コンタクト
SZH-002T-P0.5　AWG28～26　0.8～1.1mm
SZH-003T-P0.5　AWG32～28　0.5～0.9mm

◇メーカーサイト
https://www.jst-mfg.com/product/index.php?series=287






←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。




GOOD GI (台湾)　ホックチューブ （PVC ラップバンド）

GOOD GI（谷騏）は、1988年に設立された絶縁・保護チューブの専門メーカーです。台湾・桃園に本社を構え、中国および台湾に製造拠点を有し、グローバルに事業を展開しています。ホックチューブのご紹介です。お見積りにつきましては、ページ最下部の見積依頼バナーより必要事項をご入力のうえ、お問い合わせください。



◇メーカーサイト
https://www.goodgitube.com/ja-jp/

PVC 扣式套管（PVCラップバンド）仕様書

■ 製品概要

本製品は、複数の電線・ケーブルを簡単かつ迅速に束ね、配線を整理・美観向上させるためのPVC製ラップバンドです。工具不要で取り付けが可能で、作業効率の向上に寄与します。

再利用が可能で、着脱も容易です。結束後でも任意の位置から電線の取り出しや分岐ができる構造となっています。

主に高圧・低圧電源コンバータ、FA機器、自動化設備、各種機械装置の配線保護用途として幅広く使用されています。

■ 主な特長

  • 工具不要で簡単に装着可能

  • 迅速な配線整理・結束が可能

  • 再利用可能でメンテナンス性に優れる

  • 任意箇所からの配線分岐・取り出しが可能

  • 優れた絶縁性および耐摩耗性

■ 材質・仕様

  • 本体材質：ポリ塩化ビニル（PVC）

  • ボタン部材質：ポリアセタール（POM）

  • カラー：両面グレー、ブラック×グレー

  • 使用温度範囲：-15℃ ～ 60℃

  • 厚み：0.35 mm

  • 難燃性：UL94 VTM-0

■ サイズバリエーション（抜粋）

型番　幅 W（mm）最大結束径 O（mm）梱包長さ（m）
PC-60　　　601275
PC-67　　　671575
PC-80　　　801975
PC-100　　1002575
PC-120　　1203175
PC-140　　1403775
PC-148　　1484075
PC-160　　1604475
PC-180　　1805075
PC-202　　2025775
PC-210　　2106075
PC-242　　2427075



■ 性能特性

  • 引張強度：横方向 72 N / 縦方向 921 N

  • 引裂強度：横方向 65.7 N / 縦方向 56.3 N

  • 伸び率：横方向 22% / 縦方向 20%

  • 表面抵抗：4.0 × 10¹¹ Ω

■ 用途

自動車、産業機械、FA機器、電源装置、電子機器などにおける配線の結束・保護用途






お見積り依頼はこちらから

＊弊社では小売りはしておりません。量産前提の最小LOTでのお見積りになります。型式をご指定頂き、お問合せより見積りご依頼ください。最小LOTは製品によって異なりますが、10箱位からになります。宜しくお願い致します。

長岡特殊電線　CIC-HR シールドなし / SCIC-HR シールド付き　0.2SQ / 0.3SQ / 0.5SQ　2~4C　耐熱105℃ 耐油 非移行 難燃 ケーブル

長岡特殊電線 CIC-HR (シールド無し)とSCIC-HR（シールド付き）ケーブルを弊社ショップにて、1巻=100m単位で販売しております。サイズは、0.2SQ / 0.3SQ / 0.5SQ 、芯数は、2C / 3C / 4C です。定格 温度：105℃、電圧：100V未満。耐油、耐熱、難燃性に優れた非移行性のケーブルです。標準納期は2～3日です。

絶縁体・シースともに耐熱タイプのビニルを採用していますのでハンダ付けや熱収縮チューブの加工時にビニルが溶けにくく、品質が安定し、不良やロスの低減につながります。導体部分にすずめっきを施していることにより、容易にハンダ付け作業が行えます。スパイラルマーキング、または埋め込みラインマーキングにより全線心完全識別ができ、誤配線の防止に役立ちます。シースにはソフトタイプの柔らかいビニルを使用しており、柔軟性に優れています。RoHS2対応品です。 ご購入は下記商品ページより宜しくお願い致します。

◇メーカーサイト
https://www.e-nagaoka.com/hinmoku/cic-hr/index.htm

◇商品ページ
CIC-HR (シールドなし)
https://nisho.ocnk.net/product-list/68

SCIC-HR (シールド付き)
https://nisho.ocnk.net/product-list/69






CIC-HR 0.2SQ×2C







JST　2.5mmピッチ SMP-**V-NC　SHF-001T-0.8BS 圧着ハーネス

JST 2.5mmピッチ小型中継コネクタ SMシリーズのハーネス加工、小LOTから対応可能です。画像のコネクタは、プラグハウジング SMP-02V-NC 、コンタクトは、ソケットコンタクト SHF-001T-0.8BS 、ケーブルは、UL1007 AWG22 を使用しています。リセプタクルハウジング SMR-**V-B / -N 、ピンコンタクト SYM-001T-P0.6 も加工可能です。ハーネスお見積りは、下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

◇プラグハウジング　末尾 BC：黒、NC：白 (ナチュラル)
SMP-02V-BC / SMP-03V-BC / SMP-04V-BC / SMP-05V-BC
SMP-06V-BC / SMP-07V-BC / SMP-08V-BC / SMP-09V-BC
SMP-10V-BC / SMP-11V-BC / SMP-12V-BC / SMP-18V-BC

SMP-02V-NC / SMP-03V-NC / SMP-04V-NC / SMP-05V-NC
SMP-06V-NC / SMP-07V-NC / SMP-08V-NC / SMP-09V-NC
SMP-10V-NC / SMP-11V-NC / SMP-12V-NC / SMP-18V-NC

◇ソケットコンタクト　
SHF-001T-0.8BS　　AWG28～22　φ1.2～1.8mm

◇メーカーサイト
https://www.jst-mfg.com/product/detail.php?series=238






←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。




JST　2.5mmピッチ SMR-**V-N　SYM-001T-P0.6 圧着ハーネス

JST 2.5mmピッチ小型中継コネクタ SMシリーズのハーネス加工、小LOTから対応可能です。画像の製品は、リセプタクルハウジングに SMR-02V-N 、ピンコンタクトに SYM-001T-P0.6、ケーブルに UL1007 AWG22 を使用しています。 プラグハウジング SMP-**V-BC / -NC 、ソケットコンタクト SHF-001T-0.8BS も加工可能です。ハーネスお見積りは下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

◇リセプタクルハウジング（ピンコンタクト用）　末尾 B：黒、N：白 (ナチュラル)
SMR-02V-B / SMR-03V-B / SMR-04V-B / SMR-05V-B
SMR-06V-B / SMR-07V-B / SMR-08V-B / SMR-09V-B
SMR-10V-B / SMR-11V-B / SMR-12V-B / SMR-18V-B

SMR-02V-N / SMR-03V-N / SMR-04V-N / SMR-05V-N
SMR-06V-N / SMR-07V-N / SMR-08V-N / SMR-09V-N
SMR-10V-N / SMR-11V-N / SMR-12V-N / SMR-18V-N

◇ピンコンタクト　
SYM-001T-P0.6　　AWG28～22　φ1.2～1.8mm

◇メーカーサイト
https://www.jst-mfg.com/product/detail.php?series=238






←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。




日本エレパーツ　RP-SMA-P (SMA リバース プラグ) + RP-SMA-J (SMA リバース ジャック)　RG-174/U 同軸ケーブル ハーネス

日本エレパーツの同軸コネクタのハーネス品、小LOTから対応可能です。画像の同軸コネクタは、RP-SMAプラグと RP-SMAジャック 、同軸ケーブルは、RG174/U を使用しています。リバースタイプ（逆極性）は、標準SMAと互換性がないよう設計されており、ユーザーによるアンテナの安易な交換を抑制するために採用されています。これは、米国FCCの電波出力規制（EIRP）への適合を維持するための設計上の配慮です。

SMAコネクタには「標準SMA」と「RP-SMA（リバースポラリティSMA）」の2種類があります。外観のネジ形状は同じですが、内部の中心導体のオス・メスが逆になっている点が大きな違いです。標準SMAはプラグ側にピン、ジャック側にソケットを持つのに対し、RP-SMAはプラグ側がソケット、ジャック側がピンとなっています。この構造の違いにより両者に互換性はなく、接続することはできません。

日本エレパーツのコネクタ単品は、弊社ショップでも一部販売しております。日本エレパーツでは、同軸コネクタ、同軸ケーブル、セミリジッドケーブル、セミフレキケーブルなどのアッセンブリーが可能です。ハーネスお見積りは、ハーネス見積り依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇メーカーサイト
https://eleparts.co.jp/
https://eleparts.co.jp/mces/index/00055

◇日本エレパーツ 同軸コネクタ 商品ページ
https://nisho.ocnk.net/product-list/629


RP-SMA-P (SMA リバース プラグ)





RP-SMA-J (SMA リバース ジャック)








←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。



USBケーブル単体　UL2725 AWG24×1P ＋ AWG24×2C アルミ箔＋編組シールド 外径φ5.0mm

台湾のケーブルメーカー CHUAN WEI WIRE & CABLE の UL2725 24AWG 1P ＋ 24AWG 2C アルミ箔＋編組シールド、USBケーブル単体のご紹介です。UL2725規格に準拠した24AWGの1ペア＋2芯構成の多芯シールドケーブルです。アルミ箔と編組による二重シールド構造により、外来ノイズを効果的に抑制し、安定した信号伝送を実現します。ドレインワイヤも備えており、確実な接地が可能です。インピーダンスは90Ω（±10Ω）に設計されており、通信用途に適した特性を有しています。外径約5.0mmと取り回しやすく、USB用途をはじめ、産業機器や電子機器におけるノイズ環境下での信号伝送に適したケーブルです。UL規格（VW-1難燃）にも対応し、安全性にも配慮されています。MOQ:1,000m（500ｍ×2巻）、納期は約3週間です。お見積りは商品ページお問合せよりご連絡ください。宜しくお願い致します。

メーカー：CHUAN WEI WIRE & CABLE (台湾)　
UL2725 AWG24×1P + AWG24×2C + AEB 外径5.0mm
MOQ：1,000m（500ｍ×2巻）
納期：約3週間

◇商品ページ
https://nisho.ocnk.net/product/2935


UL2725 24AWG 2芯＋24AWG 1ペア アルミ箔＋編組シールド
1）マーキング
AWM 2725 80℃ 30V VW-1 E138961 CHUAN WEI (L.F)

2）導体（WIRE）
1. 24AWG（7/0.20 TA）
　外径：0.58mm、錫メッキ撚り銅線
　絶縁材：FPE
　絶縁厚：0.21mm
　絶縁外径：1.3mm（白／緑）

2. 24AWG（7/0.20 TA）
　外径：0.58mm、錫メッキ撚り銅線
　絶縁材：SR-PVC
　絶縁厚：0.26mm
　絶縁外径：1.10mm（黒／赤）

3）シールド（SHIELD）
1. アルミ箔／マイラー：重ね代 最小25％（アルミ面外側）
2. ドレインワイヤ：24AWG（7/0.20 TA）
3. 編組シールド：16/05/0.10 TA、被覆率 最小65％

4）外被（JACKET）
1. 材質：PVC
2. 厚さ：0.8mm
3. 外径：5.0mm ±0.12mm

5）特性（CHARACTERISTICS）
1. 定格電圧：30V
2. 定格温度：80℃
3. 導体抵抗：
　24AWG：最大 92.82Ω/km（20℃時）
4. 絶縁抵抗：
　SR-PVC：DC500V時 最小10MΩ/km（20℃）
　FPE：DC500V時 最小100MΩ/km（20℃）
5. 耐電圧：AC 750V / 1秒以上
6. スパークテスト：AC 2000V / 0.15秒以上
7. 難燃性：VW-1 垂直燃焼試験適合
8. インピーダンス：
　測定周波数：10MHz
　公称インピーダンス：90Ω ±10Ω

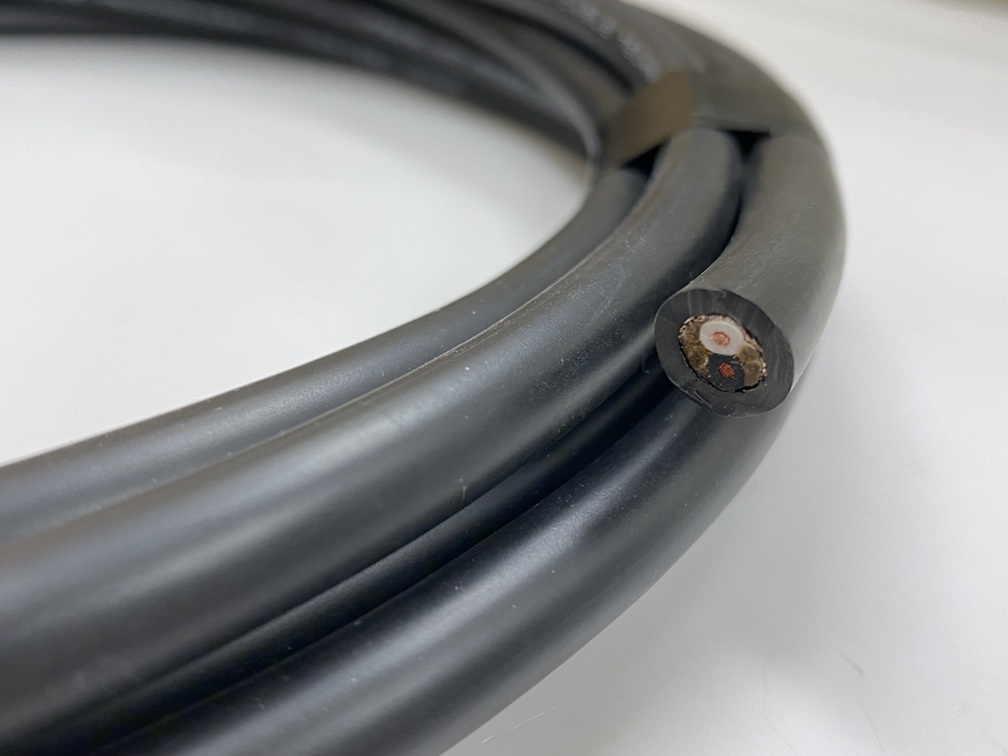

6）構造詳細
・外被（ジャケット）
・編組シールド
・アルミ／マイラーシールド
・24AWG ペア線
・24AWG 単線導体
・ドレインワイヤ

配色
・24AWG 1ペア：ライトグリーン／ホワイト
・24AWG 2芯：ブラック／レッド

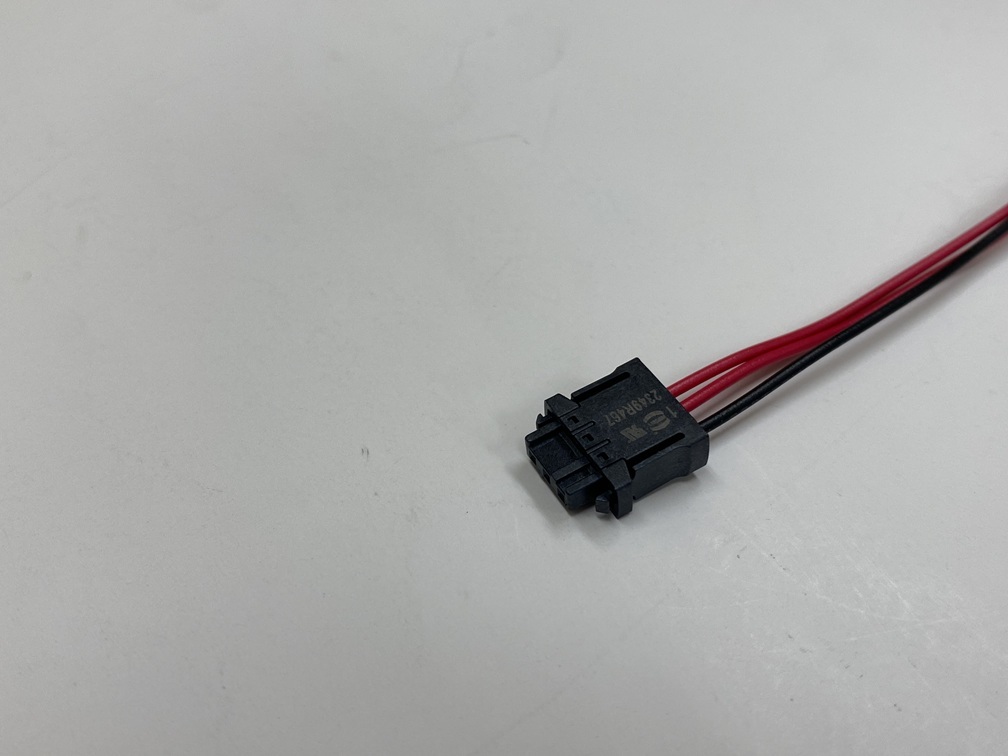

HARTING　har-flexicon 2.54　14 31 **1 3101 ***　ワイヤーハーネス

HARTING の har-flexicon 2.54mmピッチ メス型コネクタ 14 31 **1 3101 ***　のハーネス加工、小LOTから対応可能です。Push-inスプリングケージ接続方式のコネクタです。画像の製品は、コネクタに 14310313101000、ケーブルに UL1007 AWG26 を使用しています。お見積りは、ハーネス見積り依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇メーカーサイト
https://www.harting.com/ja-JP/p/har-flexicon-254-FPV-3-BK-14310313101000






←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。
