ヒロセ電機 スリム中継 /DIP コネクタ DF62シリーズのハーネス加工、小LOTから対応可能です。画像のハウジングは、ロック部保護強化タイプ DF62C-6S-2.2C 、コンタクトは、DF62-2428SCF 、ケーブルは、UL1061 AWG26 を使用しています。ケーブルをビニルチューブで保護しています。ハーネスお見積りは、下記見積依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇ソケット ハウジング　ロック部保護強化タイプ　
モールド色：白
DF62C-2S-2.2C / DF62C-3S-2.2C / DF62C-4S-2.2C / DF62C-5S-2.2C
DF62C-6S-2.2C / DF62C-7S-2.2C / DF62C-13S-2.2C / DF62C-24S-2.2C

モールド色：黒
DF62C-2S-2.2C(11) / DF62C-3S-2.2C(11) / DF62C-4S-2.2C(11) / DF62C-5S-2.2C(11)
DF62C-6S-2.2C(11) / DF62C-7S-2.2C(11) / DF62C-13S-2.2C(11) / DF62C-24S-2.2C(11)

◇コンタクト
DF62-22SCF　　　
DF62-2428SCF　　

◇メーカーサイト
https://www.hirose.com/product/jp/products/DF62/

←図面を添付してください。

見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

ヒロセ電機 DF52シリーズのハーネス加工、小LOTから対応可能です。DF52シリーズは0.8mmピッチ 小型・堅牢 基板対ケーブル用、MAX 2.5Aの高電流対応(2芯:AWG#28使用時)、BOX型圧着端子により変形を防止、半嵌合防止構造、ハロゲンフリーのコネクタです。画像のハウジングは、DF52-2P-0.8C 、コンタクトは、DF52-2832PCF 、ケーブルは、住友電工 UL3767 AWG28 φ0.6 を使用しています。ハーネスお見積りは、下記ハーネス見積依頼バナーより図面を添付してご依頼ください。宜しくお願い致します。

◇圧着プラグ
DF52-2P-0.8C / DF52-3P-0.8C / DF52-4P-0.8C / DF52-5P-0.8C / DF52-6P-0.8C
DF52-8P-0.8C / DF52-10P-0.8C / DF52-12P-0.8C / DF52-14P-0.8C / DF52-15P-0.8C
DF52-16P-0.8C / DF52-17P-0.8C / DF52-20P-0.8C

◇圧着端子
DF52-2832PCF　　AWG32～28　φ0.5〜0.6mm

◇HRS　DF52　メーカーサイト
https://www.hirose.com/product/series/DF52?lang=ja

←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

MOLEX 2.50mm Pitch Mini-Latch ハウジング 51191シリーズ、コンタクト 50802-8000 圧着ハーネス、小LOTから対応可能です。画像のコネクタは、51191-0200 、コンタクトは、50802-8000 、ケーブルは、VFF 0.3SQ を使用しています。ハーネスお見積りは下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

◇ハウジング
51191-0200 / 51191-0300 / 51191-0400 / 51191-0500 / 51191-0600 / 51191-0700
51191-0800 / 51191-0900 / 51191-1000 / 51191-1100 / 51191-1200 / 51191-1300
51191-1400 / 51191-1500

◇コンタクト　AWG22～28　φ1.15～1.9mm
50802-9001 (リール品)　　50802-9101 (バラ品)　　黄銅
50802-8000 (リール品)　　50802-8100 (バラ品)　　りん青銅　　

◇メーカーサイト
コンタクト 50802-8000
https://www.molex.com/ja-jp/products/part-detail/508028000

ハウジング 51191
https://www.molex.com/ja-jp/products/part-detail/511910200

←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

サトーパーツ チップジャック 測定端子 バナナプラグ 半田付けタイプ TJ-2167 のハーネス加工、小LOTから対応可能です。画像のバナナプラグは、TJ-2167-R(赤)とTJ-2167-B(黒)、ケーブルは、UL1007 AWG16を使用しています。ハーネスお見積りは、下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

◇メーカーサイト
https://www.satoparts.co.jp/products/search/T_TJ/TJ-2167

←図面を添付してください。

見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

日本エレパーツの同軸コネクタのハーネス品、小LOTから対応可能です。画像のコネクタは、RP-SMAプラグ、RP-SMAジャック 、ケーブルは、RG174 を使用しています。RP-SMAは、逆極性で標準のSMAコネクタと互換性がないように設計されており、ユーザーが非標準タイプのアンテナを無線機器に取り付けないようにする米国FCC規制に準拠しています。標準SMAとRP-SMAの違いは、SMAプラグは、オスピンですが、RP-SMAプラグは、メスソケットです。SMAジャックは、メスソケットですが、RP-SMAジャックは、オスピンです。コネクタ単品は、弊社ショップでも一部販売しております。日本エレパーツでは、同軸コネクタ、同軸ケーブル、セミリジッドケーブル、セミフレキケーブル、そのアッセンブリーが可能です。ハーネスお見積りは、ハーネス見積り依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇メーカーサイト
https://eleparts.co.jp/

◇弊社サイト　商品販売ページ
https://nisho.ocnk.net/product-list/629


RP-SMA プラグ

RP-SMA ジャック

SMAとRP-SMAの違い

←図面を添付してください。

見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

ヒロセ電機 MIL規格準拠 リボンケープルコネクタ HIF3Bシリーズのハーネス加工、小LOTから対応可能です。画像のコネクタは、HIF3BA-34D-2.54R(63) 、ケーブルは、沖電線 1.27mmピッチ フラットケーブル ブリッジタイプ FLEX-B 34-7/0.127 2651P を使用しています。ハーネスお見積りは、下記ハーネス見積依頼バナーより図面を添付してご依頼ください。宜しくお願い致します。

◇コネクタ
HIF3BA-10D-2.54R(63) / HIF3BA-14D-2.54R(63) / HIF3BA-16D-2.54R(63)
HIF3BA-20D-2.54R(63) / HIF3BA-26D-2.54R(63) / HIF3BA-30D-2.54R(63)
HIF3BA-34D-2.54R(63) / HIF3BA-40D-2.54R(63) / HIF3BA-50D-2.54R(63)
HIF3BB-50D-2.54R(63) / HIF3BA-60D-2.54R(63) / HIF3BB-60D-2.54R(63)
HIF3BA-64D-2.54R(63) / HIF3BB-64D-2.54R(63)

◇メーカーサイト
HRS　HIF3B シリーズ　
https://www.hirose.com/ja/product/series/HIF3B

←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

ミネベアコネクト(旧 住鉱テック)の 2.5mmピッチ中継用防水コネクタ CB01シリーズのハーネス加工、小LOTから対応可能です。CB01シリーズは、小型かつ高信頼性を保持した2.5mmピッチの防水コネクタです。コネクタに内蔵したワイヤーシールに端子を押込みリテーナーで保持して防水性を確保しています。画像のコネクタは、中継用 Mハウジング CB01A5-03B0-02 、M端子は、CB01C5-020A 、防水栓は、CB01E0-01N0 、ケーブルは、UL1007 AWG22を使用しています。ケーブルを収縮チューブで覆っています。ハーネスお見積りは、下記見積依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

Mハウジング　　　　　　　　　　　　　　　　　　　　　　　　ワイヤーシール　
CB01A5-02B0-01 / CB01A5-03B0-01 / CB01A5-05B0-01　φ1.0～1.3 黄　
CB01A5-02B0-02 / CB01A5-03B0-02 / CB01A5-05B0-02　φ1.3～1.7 橙　

M端子
CB01C5-010A　AWG22～28　φ1.6 max　M
CB01C5-020A　AWG20～22　φ1.7 max　M

◇メーカーサイト
https://www.minebea-c.com/product/waterproof-connetctor/
https://www.minebea-c.com/.assets/MCI_waterproof_CB01.pdf

←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

KEL 1.27mmピッチ低背コネクタ 8925E / 8925R シリーズのハーネス加工、小LOTから対応可能です。KELコネクタは、取り寄せになります。お客様よりご支給でも可能です。画像のコネクタは、ストレインリリーフ無し 8925R-050-179-F、ケーブルは、沖電線 高密度 0.635mmピッチ フラットケーブル ブリッジタイプ FLEX-B2 50-7/0.1 20028 を使用しています。KELのオーダコードでもご注文承ります。お見積りは、ハーネス見積り依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇コネクタ
ストレインリリーフ有り：
8925E-020-179-F / 8925E-030-179-F / 8925E-040-179-F / 8925E-050-179-F
8925E-060-179-F / 8925E-068-179-F / 8925E-080-179-F / 8925E-100-179-F

ストレインリリーフ無し：
8925R-020-179-F / 8925R-030-179-F / 8925R-040-179-F / 8925R-050-179-F
8925R-060-179-F / 8925R-068-179-F / 8925R-080-179-F / 8925R-100-179-F

◇KEL　8925Eシリーズ　メーカーサイト
https://www.kel.jp/product/product_detail/id=490&p_cont=49

◇沖電線　0.635mm ハーフピッチ オキフレックス（UL20028）メーカーサイト
https://www.okidensen.co.jp/jp/prod/cable/flat/koumitsudo_okiflex.html

←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

JST 基板対電線用超小型 0.8mmピッチ SUHコネクタのハーネス加工、小LOTから対応可能です。ハウジングは、取っ手付き：SUHR-**V-S-B と取っ手無し：SUHR-**V-S がございます。画像のハウジングは、SUHR-04V-S-B 、コンタクトは、SSUH-003T-P0.15 、ケーブルは、沖電線 細径 可動部用 UL11527 AWG28 Φ0.6mm を使用しています。ハーネスお見積りは、下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

◇ハウジング
取っ手付き：
SUHR-02V-S-B / SUHR-03V-S-B / SUHR-04V-S-B / SUHR-05V-S-B / SUHR-06V-S-B / SUHR-08V-S-B
SUHR-10V-S-B / SUHR-12V-S-B / SUHR-14V-S-B / SUHR-16V-S-B / SUHR-17V-S-B / SUHR-20V-S-B

取っ手無し：
SUHR-02V-S / SUHR-03V-S / SUHR-04V-S / SUHR-05V-S / SUHR-06V-S
SUHR-10V-S / SUHR-12V-S / SUHR-14V-S / SUHR-16V-S / SUHR-20V-S

◇コンタクト　AWG32～28　φ0.5～0.6
SSUH-003T-P0.15

◇JST SUH コネクタ
https://www.jst-mfg.com/product/detail.php?series=605

◇沖電線　UL11527 AWG28 細径 外径0.60mm　商品ページ
https://nisho.ocnk.net/product/1659

←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

2.5mm 3極 ストレート型 ステレオミニミニプラグの一体成型ハーネス加工、最小LOT/100本～対応可能です（製品によっては、最小LOTが多くなる場合があります）。汎用金型でよろしければ初期費用は掛かりません。汎用金型が不可の場合は、金型代がかかります。サイズは、2.5mm、3.5mm。2極、3極、4極。ストレート、L型 のミニプラグハーネス、ステレオプラグハーネスは、日本国内での加工になります。ピンは、ニッケルメッキと金メッキどちらも可能です。数量が多い場合は、台湾メーカーでの製作も可能です。画像のプラグは、2.5mm 3極 ストレート型 ステレオミニミニプラグ、ケーブルは、長岡特殊電線 CIC-HR 0.2SQ×2C を使用してます。CIC-HRは、耐油、耐熱、難燃、非移行性のケーブルです。お見積りは、ハーネス見積り依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇ステレオミニプラグ一体成型ハーネス　カスタム品(特注品)　商品ページ
https://nisho.ocnk.net/product/2954

◇長岡特殊電線　CIC-HR / SCIC-HR
https://www.e-nagaoka.com/hinmoku/cic-hr/index.htm

←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

ミネベアコネクト（旧：住鉱テック） 5.8mmピッチ中継用防水コネクタ CL07Dシリーズのハーネス加工、小LOTから対応可能です。5.8mmピッチの大電流用（10AMax）に対応。防塵、防水用コネクタ（IP67規格取得製品）。画像のコネクタは、中継用 Mハウジング CL07D02M 、端子は、0.3～0.5SQ(AWG22～20)用 215001-2M 、ワイヤーシールは、WS07MF-0A 、ケーブルは、UL1007 AWG22 を使用しています。ハーネスお見積りは、下記見積依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇中継用 Mハウジング
CL07D01M / CL07D02M / CL07D03M

◇メーカーサイト
https://www.minebea-c.com/.assets/cl07dge.pdf

←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

KEL 1.27mmピッチ低背コネクタ 8925E / 8925R シリーズのハーネス加工、小LOTから対応可能です。KELコネクタは、取り寄せになります。お客様よりご支給でも可能です。画像のコネクタは、ストレインリリーフ有り 8925E-080-179-F、ケーブルは、沖電線 高密度 0.635mmピッチ フラットケーブル ブリッジタイプ FLEX-B2 80-7/0.1 20028 を使用しています。KELのオーダコードでもご注文承ります。お見積りは、ハーネス見積り依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇コネクタ
ストレインリリーフ有：
8925E-020-179-F / 8925E-030-179-F / 8925E-040-179-F / 8925E-050-179-F
8925E-060-179-F / 8925E-068-179-F / 8925E-080-179-F / 8925E-100-179-F

ストレインリリーフ無：
8925R-020-179-F / 8925R-030-179-F / 8925R-040-179-F / 8925R-050-179-F
8925R-060-179-F / 8925R-068-179-F / 8925R-080-179-F / 8925R-100-179-F

◇KEL　8925Eシリーズ　メーカーサイト
https://www.kel.jp/product/product_detail/id=490&p_cont=49

◇沖電線　0.635mm ハーフピッチ オキフレックス（UL20028）メーカーサイト
https://www.okidensen.co.jp/jp/prod/cable/flat/koumitsudo_okiflex.html

←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

JST 2.0mmピッチ 2列 強ロック付き基板対電線接続用 PADコネクタのハーネス加工、小LOTから対応可能です。画像のハウジングは、PADP-12V-1-S 、コンタクトは、SPH-001T-P0.5L 、ケーブルは、UL1007 AWG22 を使用しています。ハーネスお見積りは下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

◇ハウジング
PADP-10V-1-S / PADP-12V-1-S / PADP-14V-1-S / PADP-16V-1-S
PADP-20V-1-S / PADP-22V-1-S / PADP-24V-1-S / PADP-40V-1-S

◇コンタクト
SPH-001T-P0.5L　　AWG26～22　　φ1.0～1.5
SPH-002T-P0.5L　　AWG28～24　　φ0.8～1.5

SPND-001T-C0.5　　AWG26～22　　φ1.0～1.5
SPND-002T-C0.5　　AWG28～24　　φ0.76～1.5
＊挿抜作業性向上タイプ

◇メーカーサイト
https://www.jst-mfg.com/product/index.php?series=191

←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

JST 2.0mmピッチ強ロック付コネクタ PAシリーズのハーネス加工、小LOTから対応可能です。画像のハウジングは、 PAP-04V-S 、コンタクトは、SPHD-002T-P0.5 、ケーブルは、沖電線 超細径ロボットケーブル ORP-30F AWG24×4C(21103) を使用しています。ハーネスお見積りは下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

◇ハウジング
PAP-02V-S / PAP-03V-S / PAP-04V-S / PAP-05V-S / PAP-06V-S
PAP-07V-S / PAP-08V-S / PAP-09V-S / PAP-10V-S / PAP-11V-S
PAP-12V-S / PAP-13V-S / PAP-14V-S / PAP-15V-S / PAP-16V-S

◇コンタクト
SPHD-001T-P0.5　　AWG26～22　　φ1.0～1.5
SPHD-002T-P0.5　　AWG28～24　　φ0.76～1.5

◇メーカーサイト
JST　PAPコネクタ
https://www.jst-mfg.com/product/index.php?series=189

沖電線　超細径ロボットケーブル ORP-30F
https://www.okidensen.co.jp/jp/prod/cable/robot/orp30f.html

←図面を添付してください。

見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

TE D-2000 シリーズ D-2 タブコンタクト M 1318109-1 / 1318111-1 の圧着ハーネス加工、小LOTから対応可能です。画像のハウジングは、D-2100D タブハウジング パネルタイプ 1-1318114-6 、タブコンタクト Mは、1318109-1 、ケーブルは、UL1007 AWG22 を使用しています。お見積りは、ハーネス見積り依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇D-2 タブコンタクト M
1318109-1　リール品
https://www.te.com/ja/product-1318109-1.html

1318111-1　バラ品 　
https://www.te.com/ja/product-1318111-1.html

←図面を添付してください。

見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

JST 1.2mmピッチ小型低背 ACHL コネクタのハーネス加工、小LOTから対応可能です。 ACHLコネクタは、スタッキング高さ1.2ハイト、 定格電流2A(AWG28時)までに対応のコネクタです。画像のハウジングは、ACHLR-02V-S 、コンタクトは、SACHL-003G-P0.2 、ケーブルは、UL3767 AWG28 φ0.60 を使用しています。ハーネスお見積りは下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

◇ハウジング
ACHLR-02V-S　

◇コンタクト　　
SACHL-003G-P0.2　　AWG30～28　Φ0.50～0.63mm

◇メーカーサイト
https://www.jst-mfg.com/product/index.php?series=563

←図面を添付してください。

見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

JST 0.8mmピッチ圧接小型低背コネクタ **SUR-32S のハーネス加工、小LOTから対応可能です。 SURコネクタは、基板実装高さ1.75mm、奥行き3.9mm(サイド）基板実装高さ3.9mm、奥行き2.2mm（トップ）の小型化を実現したコネクタです。画像のコネクタは、08SUR-32S 、ケーブルは、住友電工 UL1867 AWG32 黒を使用しております。SURコネクタの圧着タイプ SUHシリーズ SUHR-**V-S-B / SUHR-**V-S 、コンタクト SSUH-003T-P0.15 の圧着ハーネス加工も可能です。ハーネスお見積りは下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

◇コネクタ
02SUR-32S / 03SUR-32S / 04SUR-32S / 05SUR-32S / 06SUR-32S / 08SUR-32S / 10SUR-32S
12SUR-32S / 14SUR-32S / 15SUR-32S / 16SUR-32S / 17SUR-32S / 20SUR-32S / 22SUR-32S

◇JST　SURシリーズ　メーカーサイト
https://www.jst-mfg.com/product/index.php?series=246

◇ケーブル
住友電工　UL1867 AWG32　*現在「黒」のみ工場在庫品
https://sei.co.jp/ewp/J/products/detail/pdf/1_1867_PITCH.pdf

◇商品ページ
https://nisho.ocnk.net/product/1648

←図面を添付してください。

お見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

KEL 1.27mmピッチコネクタ 8922Eシリーズのハーネス加工、小LOTから対応可能です。1.27mmピッチのフラットケーブルを2段圧接します。画像のコネクタは、8822E-050-171-F、ケーブルは、沖電線 カラースダレタイプ FLEX-S4 **-7/0.127 3030 2651 を使用しています。ハーネスお見積りは下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

◇コネクタ
8822E-020-171-F / 8822E-026-171-F / 8822E-030-171-F / 8822E-032-171-F
8822E-034-171-F / 8822E-036-171-F / 8822E-040-171-F / 8822E-050-171-F
8822E-052-171-F / 8822E-060-171-F / 8822E-068-171-F / 8822E-080-171-F
8822E-100-171-F

◇KEL　8822E / 8822 シリーズ
https://www.kel.jp/product/product_detail/?id=504&pageID=4%20

◇沖電線　1.27mmピッチ スダレ形フラットケーブル
https://www.okidensen.co.jp/jp/prod/cable/equip/flat/sudare_okiflex.html

←図面を添付してください。

見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

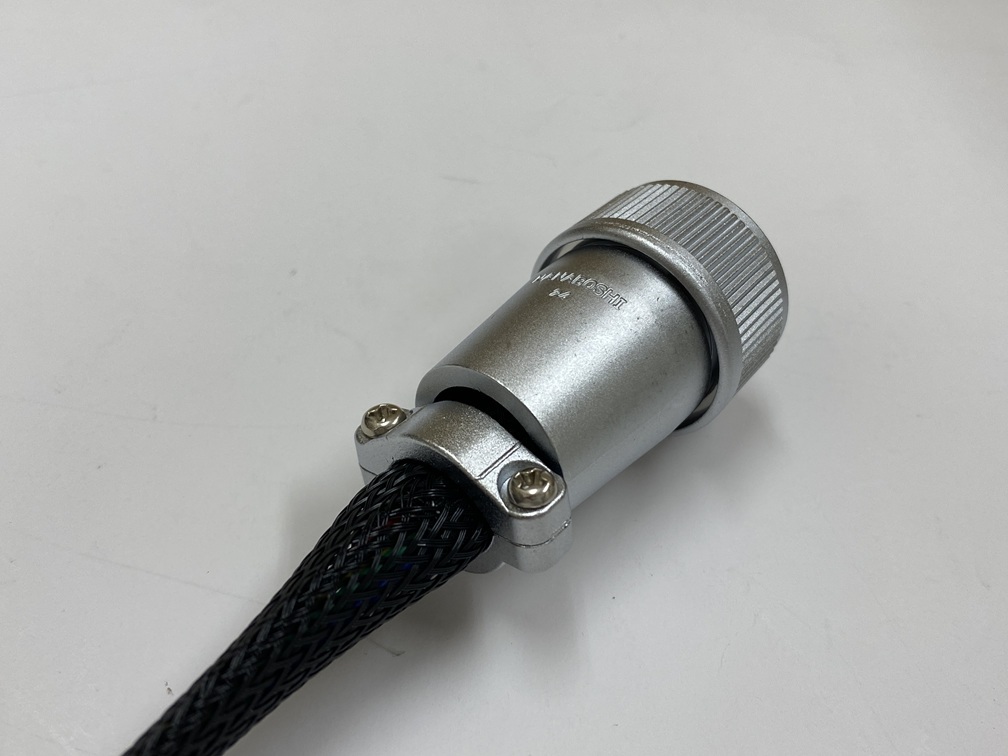

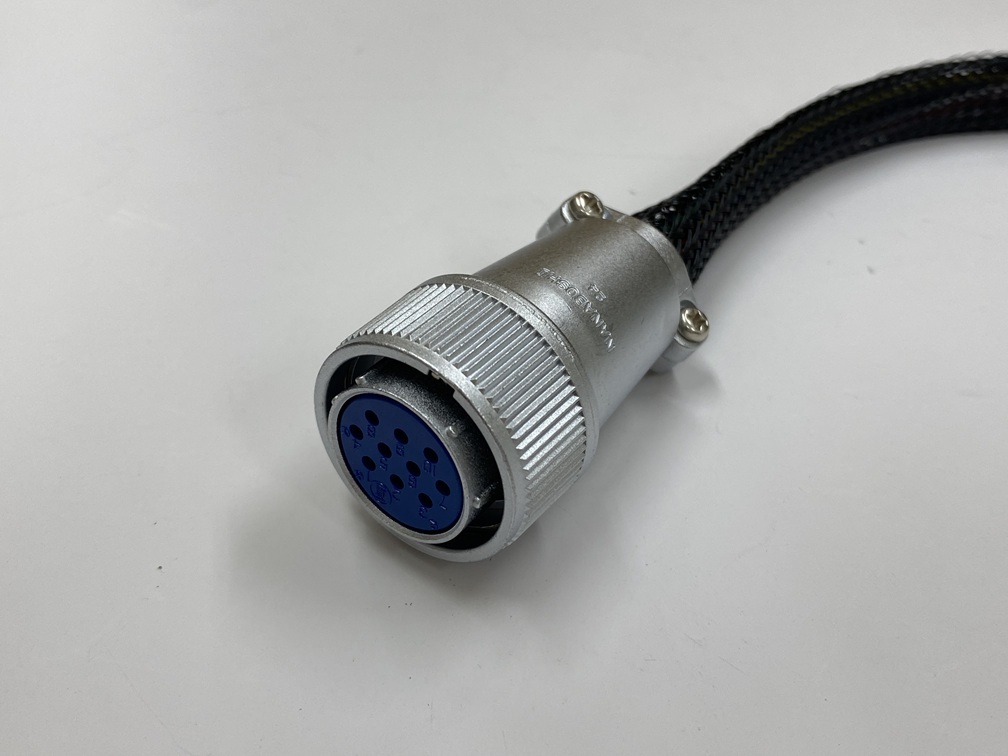

ヒロセ電機 高性能 小型丸形コネクタ HR10シリーズのハーネス加工、小LOTから対応可能です。画像のコネクタは、ねじカップリング方式 半田タイプ プラグ HR10A-10TPA-12S(73) です。ケーブルは、沖電線細径ロボットケーブル ORP-SL 0.2SQ×6P(2464) を使用しています。お見積りは、ハーネス見積り依頼バナーより図面を添付してご連絡ください。宜しくお願い致します。

◇HRS　HR10シリーズ
https://www.hirose.com/product/series/HR10?lang=ja

◇沖電線　細径ロボットケーブル ORPスリム
https://www.okidensen.co.jp/jp/prod/cable/robot/orps.html

←図面を添付してください。

見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。

JAE 1.25mmピッチ基板対ケーブル接続用コネクタ FIシリーズのハーネス加工、小LOTから対応可能です。FIコネクタの基板側レセプタクルは、実装高さ1.8mm（1列型）と3.7mm（2列型）の小型低背SMTタイプです。画像のハウジングは、FI-S6S 、コンタクトは、FI-C3-A1-15000 、ケーブルは、UL1571 AWG28 を使用しています。ハーネスお見積りは下記ハーネス見積り依頼バナーよりご連絡ください。宜しくお願い致します。

◇ハウジング
1列：
FI-S2S / FI-S3S / FI-S4S / FI-S5S / FI-S6S / FI-S8S
FI-S10S / FI-S15S / FI-S20S / FI-S25S / FI-S30S

2列：
FI-W5S / FI-W7S / FI-W9S / FI-W11S / FI-W13S / FI-W15S
FI-W17S / FI-W19S / FI-W21S / FI-W31S / FI-W41S

◇コンタクト
FI-C3-A1-15000　　AWG28～32　　φ0.9～0.5mm

◇メーカーサイト
https://www.jae.com/connectors/series/detail/id=64285&type_code=T1040

←図面を添付してください。

見積り依頼は、ハーネス見積りバナーよりご連絡ください。宜しくお願い致します。
